KONWERTER ODLEGŁOŚCI, KRZYWOMIERZ ANALOGOWY, MIERNIK DO MAP

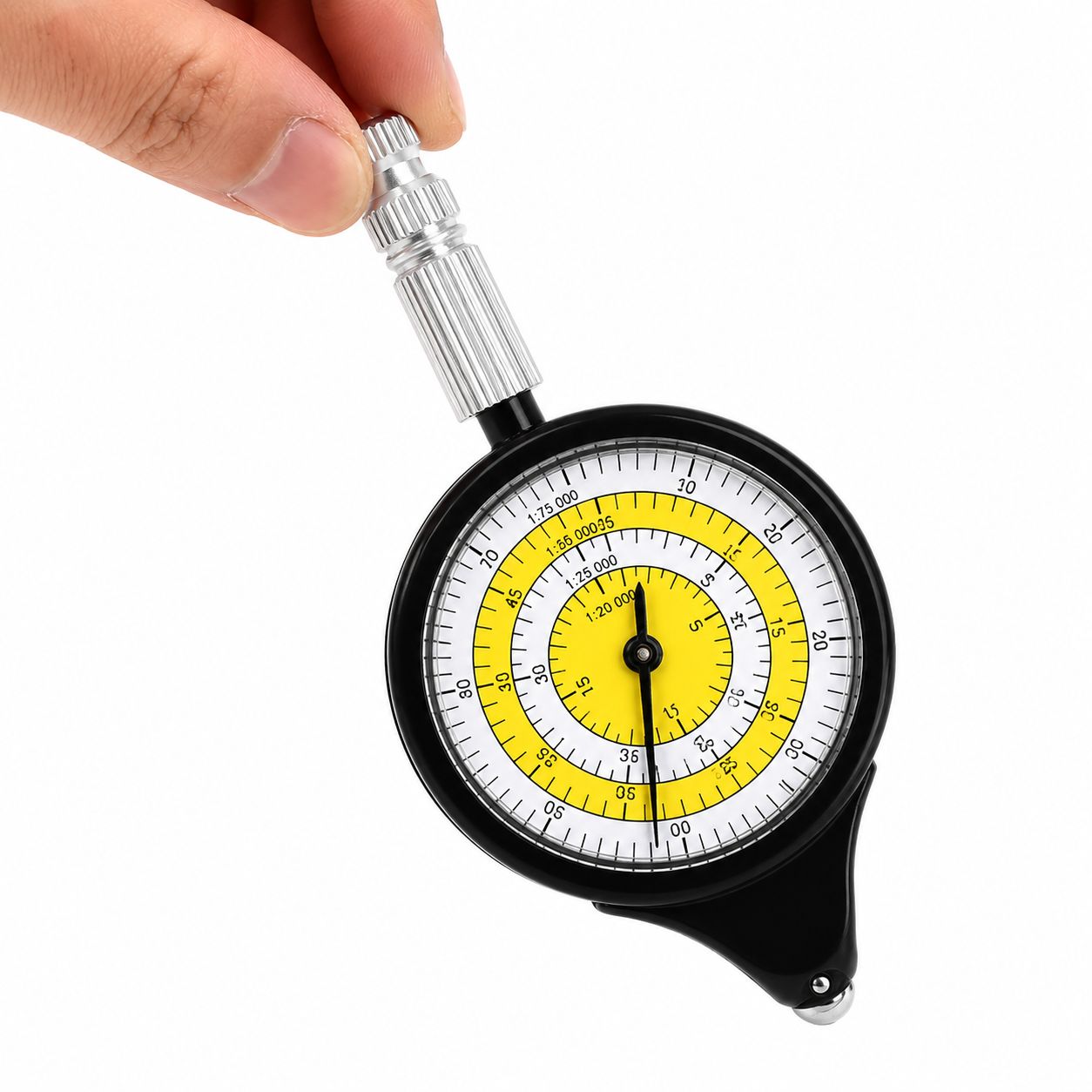

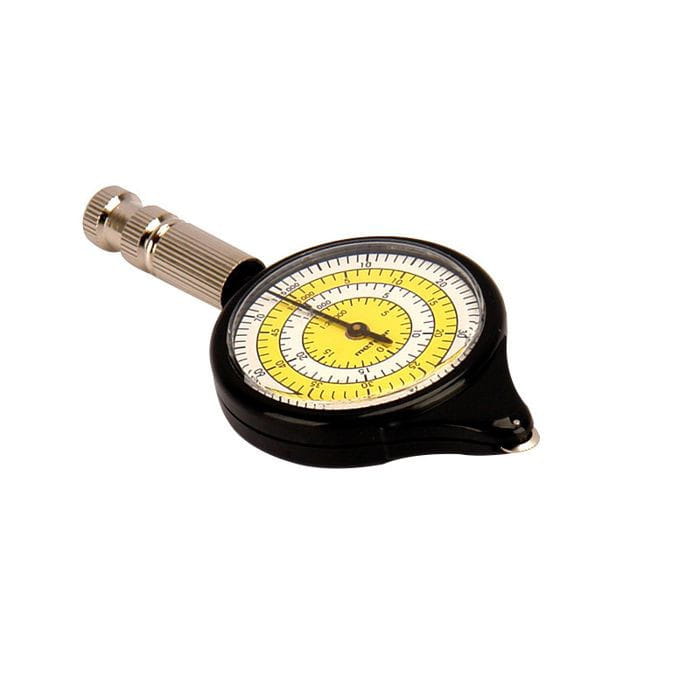

Konwerter odległości (krzywomierz) służy do szybkiego odczytywania konkretnej odległości wytyczonej na mapie trasy w kilometrach uwzględniając dokładnie wszystkie zakręty i łuki. Przyrząd posiada dwie tarcze, jedna zawiera skale map, a druga jednostki miary odległości w centymetrach i calach. Możemy nim wyliczyć długość trasy idealnie po linii krzywej, czyli tak jak faktycznie się poruszamy, długość rzek, linii kolejowych itp.. Idealne narzędzie, gdy padnie nam sprzęt/bateria i w sytuacjach kryzysowych, gdy planujemy wędrówkę.

Krzywomierz (opisometr, curvimeter) służy do pomiaru długości krętych odcinków na mapach, takich jak szlaki turystyczne, drogi, rzeki czy trasy rowerowe. Idealnie nadaje się do:

1. Dokładnych wyliczeń jak długa droga nas czeka podczas wędrówki,
2. Realizacji zadań podczas studiów na kierunkach geograficznych i turystycznych,
3. Udziału w rajdach turystycznych, wyprawach górskich i podczas ich planowania

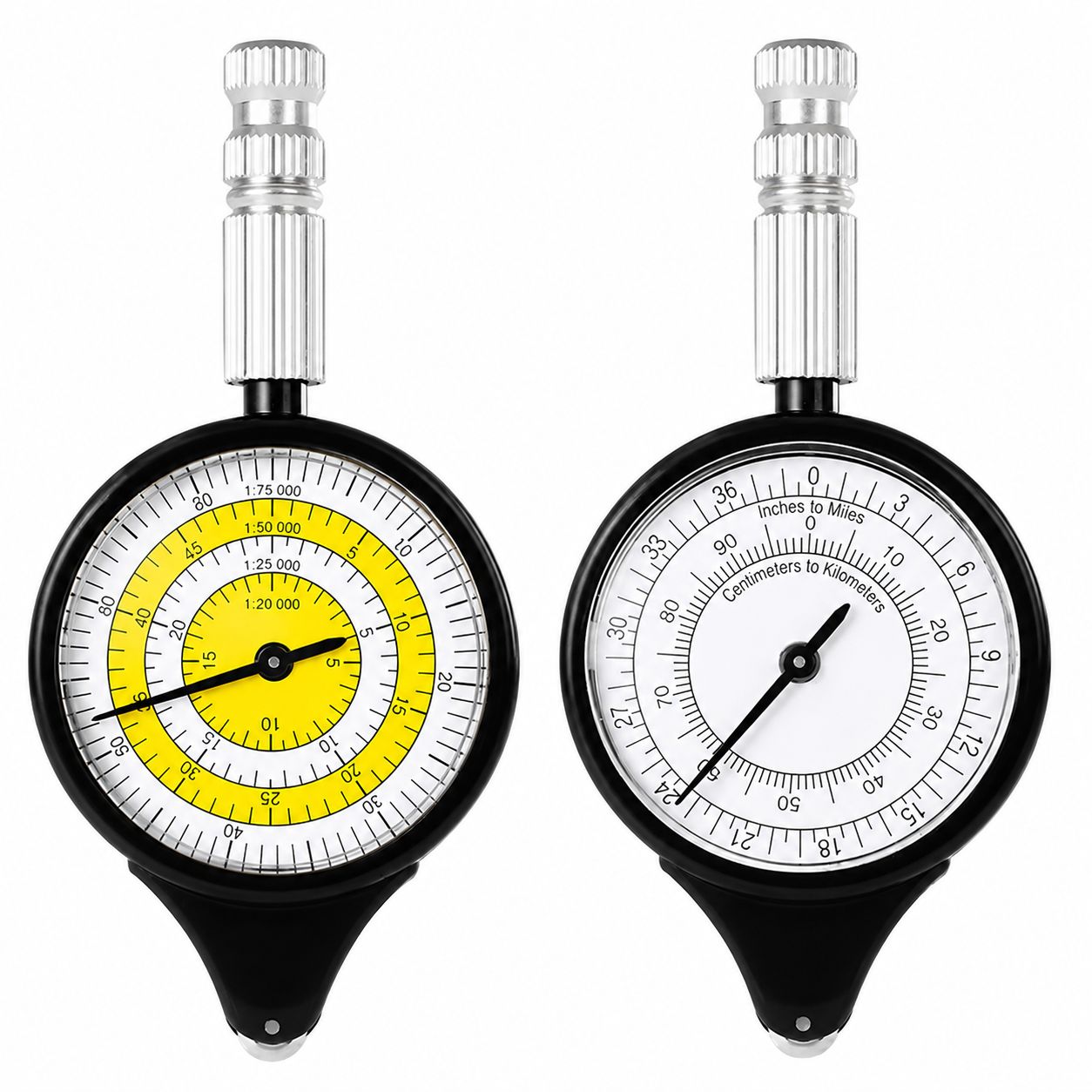

Konwerter odległości służy do szybkiego odczytywania konkretnej odległości wytyczonej na mapie trasy w kilometrach uwzględniając dokładnie wszystkie zakręty i łuki. Przyrząd posiada dwie tarcze, jedna zawiera skalę map, a druga jednostki miary odległości w centymetrach i calach.

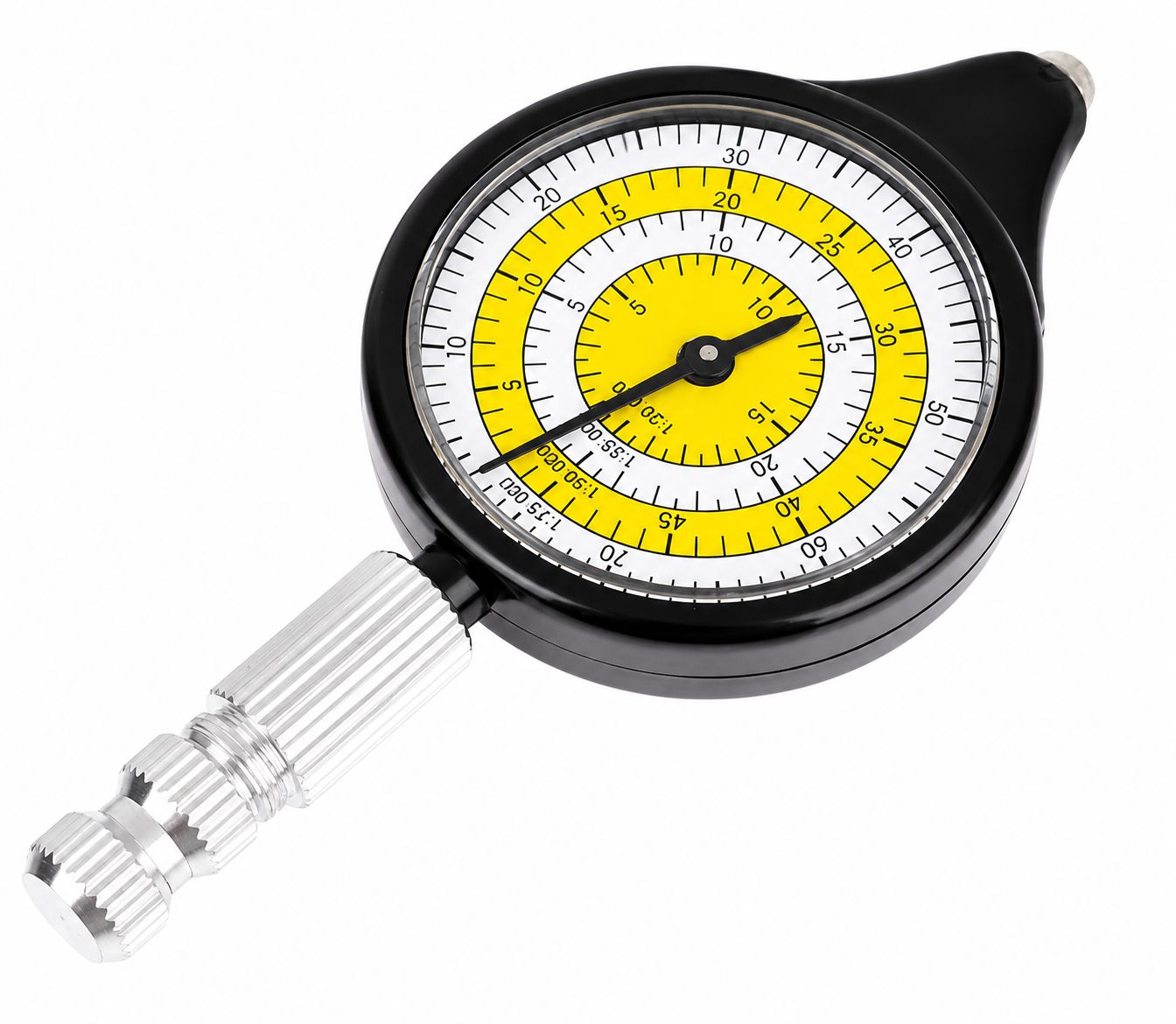

Aby odczytać odległość należy dysponować mapą o skali:

• - 1 : 20 000
• - 1 : 25 000
• - 1 : 50 000
• - 1 : 75 000

1. Ustalić początek i koniec wybranej trasy na mapie
2. Ustawić wskazówkę konwertera w pozycji wyzerowanej (na godzinie 12 – stej) poprzez ręczne obracanie w odpowiednią stronę jego dolnej ruchomej części – „małe ruchome kółeczko”.
3. Trzymając przyrząd za uchwyt ustawić go w pionie w taki sposób, aby jego dolna część – „małe ruchome kółeczko” znajdowała się w punkcie początkowym wybranej trasy na mapie, a tarcza wskazówkowa konwertera zawierała skalę odpowiadającą skali używanej mapy.
4. Przesuwając przyrząd po mapie ruchem w kierunku od prawej do lewej strony, tak, aby „małe ruchome kółeczko” wytyczało trasę odmierzyć starannie wybrany odcinek trasy.
5. Z tarczy, zawierającej wyżej wymienioną skalę map, odczytać wynik z zakresu odpowiadającego skali dla użytkowanej mapy.

UWAGA:

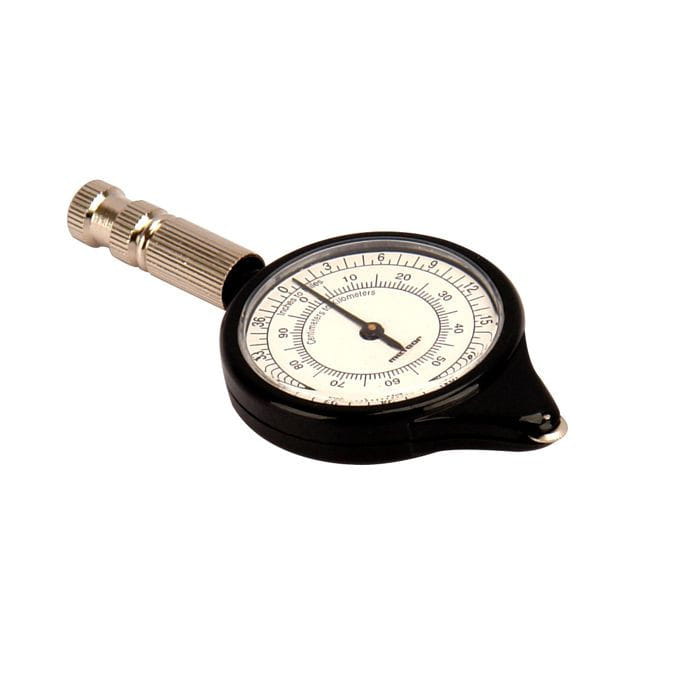

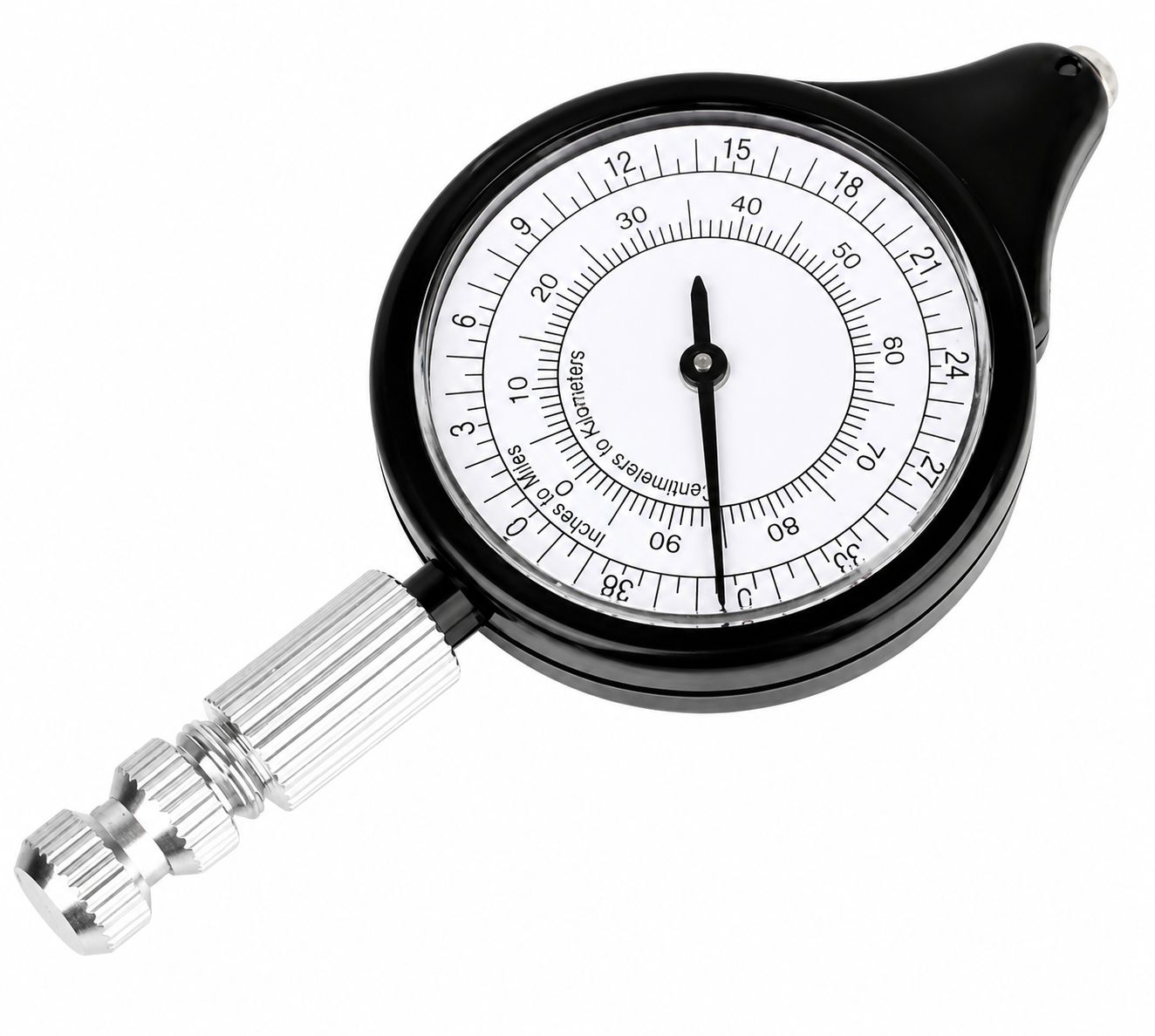

W przypadku korzystania z mapy o skali innej, niż znajdujące się na tarczy, pomiar wykonujemy podobnie, przy czym w punkcie nr 4, przed dokonaniem pomiaru ustawiamy konwerter tarczą z jednostkami miary odległości w centymetrach i calach w swoja stronę. Lub po prostu przeliczamy.

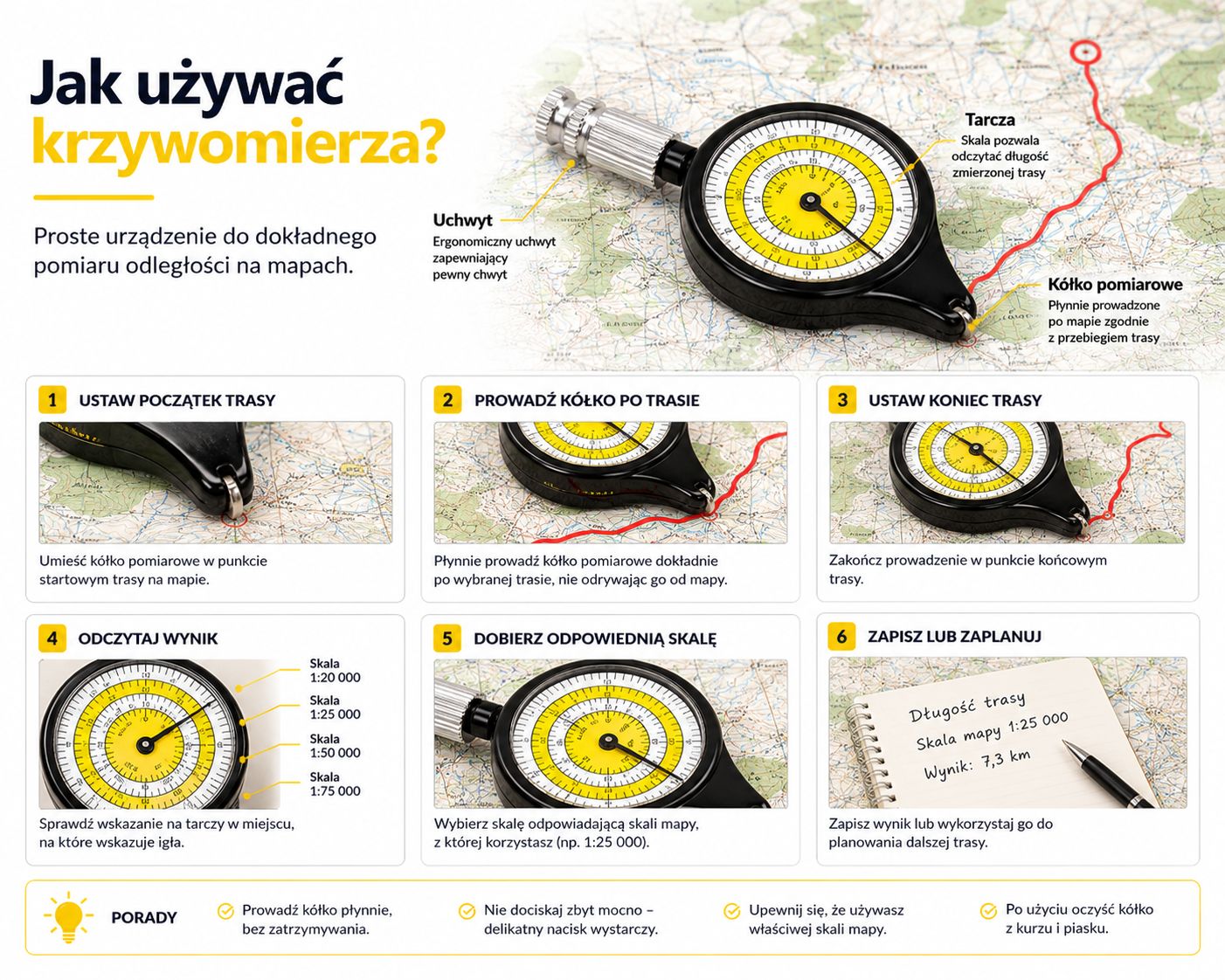

Jak działa?

1. Ustaw kółko pomiarowe na początku trasy. Metalowe kółko znajdujące się na końcu urządzenia przykłada się do początku mierzonego odcinka na mapie.
2. Prowadź kółko po przebiegu trasy. Kółko toczy się dokładnie po linii szlaku, drogi lub innego obiektu. Podczas toczenia obraca się proporcjonalnie do pokonanej długości.
3. Mechanizm przenosi obrót na wskaźnik. Obrót metalowego kółka jest przekazywany przez wewnętrzny mechanizm na tarczę pomiarową.
4. Odczytaj wynik. Po zakończeniu pomiaru wskazówka pokazuje długość zmierzonego odcinka. W zależności od modelu można odczytać wynik bezpośrednio dla określonej skali mapy (np. 1:25 000, 1:50 000) lub przeliczyć go na rzeczywistą odległość.

Dlaczego jest dokładny?

Krzywomierz mierzy rzeczywistą długość krzywej, dlatego jest znacznie dokładniejszy od linijki przy pomiarze tras o licznych zakrętach. Im dokładniej kółko prowadzone jest po środku trasy, tym dokładniejszy będzie wynik. W skrócie:  metalowe kółko → obraca się podczas prowadzenia po mapie → mechanizm przenosi ruch na wskazówkę → tarcza pokazuje długość trasy.

Parametry:

1. średnica tarczy: 38 mm
2. kolor: czarny (biała/żółta tarcza)

Zalety:

1. Przydatny przy planowaniu wędrówek
2. Obsługuje podstawowe skale map turystycznych
3. Nie musimy już walczyć z linijką, lub na oko aby wyliczyć kilometraż naszej trasy
